A Peça funcionando perfeitamente, foi retirada de uma tv que sofreu trinco na tela. Não valia a pena arrumar a tela, então retirei as peças . Não tem um ano de uso.
Componente para TV:
Multilaser 50 polegadas 4K (Modelos: TL032 e TL032M)
Multilaser 55... polegadas 4K (Modelo: TL025)

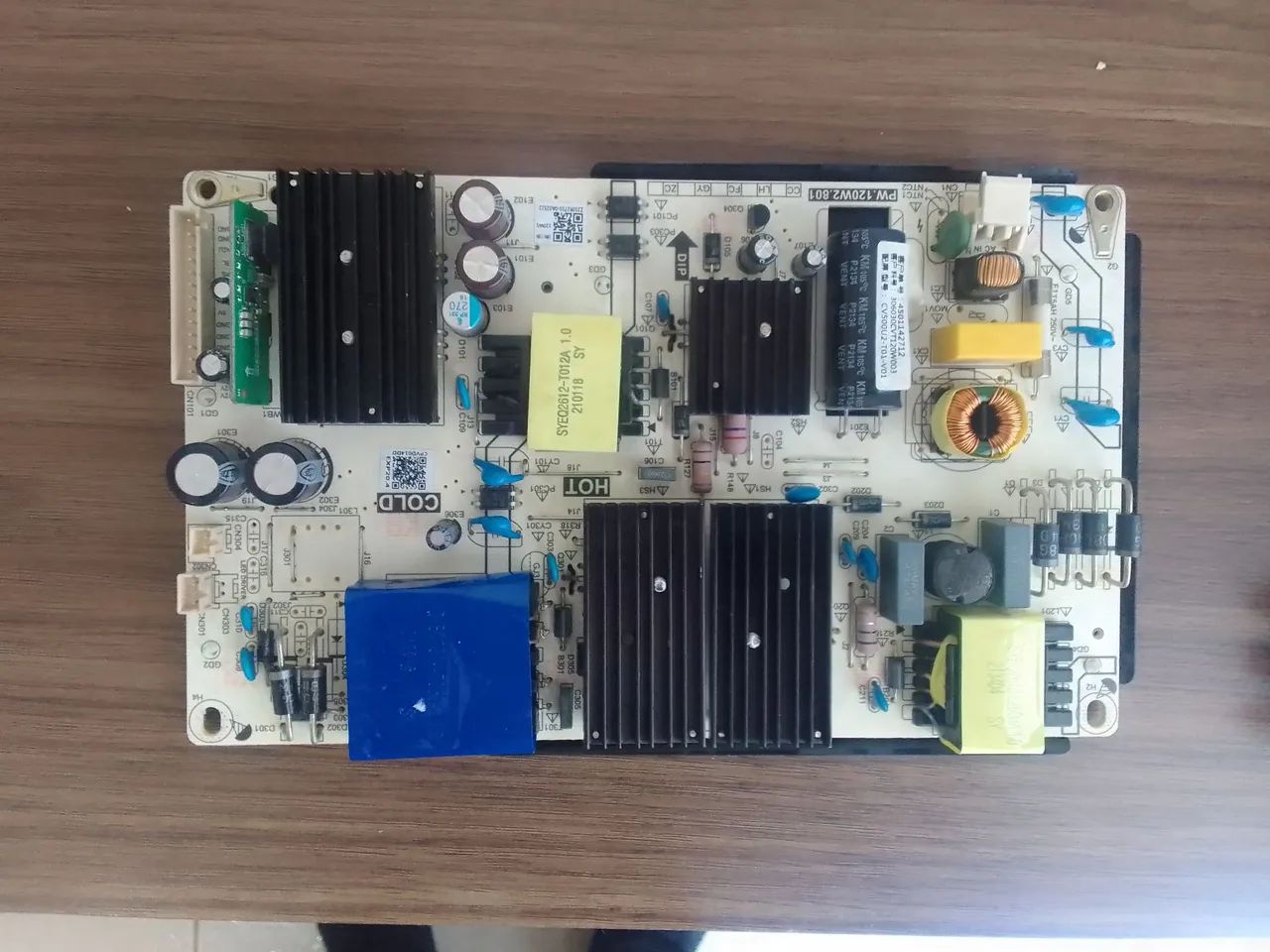

1. Placa de Alimentação (Superior)
Esta é a fonte de alimentação chaveada (SMPS - Switched-Mode Power Supply). A função primária aqui é converter a corrente alternada (AC) da tomada para as diversas tensões contínuas (DC) necessárias para o funcionamento dos circuitos da TV (geralmente 12V, 5V, e tensões específicas para os LEDs do backlight).
Setor "HOT" e "COLD": A placa é fisicamente dividida por uma marcação de isolamento. O lado "HOT" lida com a entrada de alta tensão da rede elétrica e a retificação inicial (ponte retificadora, capacitor de filtro principal). O lado "COLD" lida com as tensões baixas já reguladas e seguras para os outros circuitos.
Componentes de destaque:
Transformador Amarelo (Chopper): Responsável por transferir a energia de alta frequência entre os circuitos, permitindo o isolamento galvânico e a mudança de nível de tensão.
Dissipadores de calor pretos: Estão acoplados aos transistores de chaveamento (MOSFETs) ou diodos retificadores que esquentam durante a operação de alta frequência.
Capacitores Eletrolíticos: Filtram a saída das tensões DC, garantindo uma corrente estável (sem ruído ou ripple) para os circuitos lógicos.
