Modelo

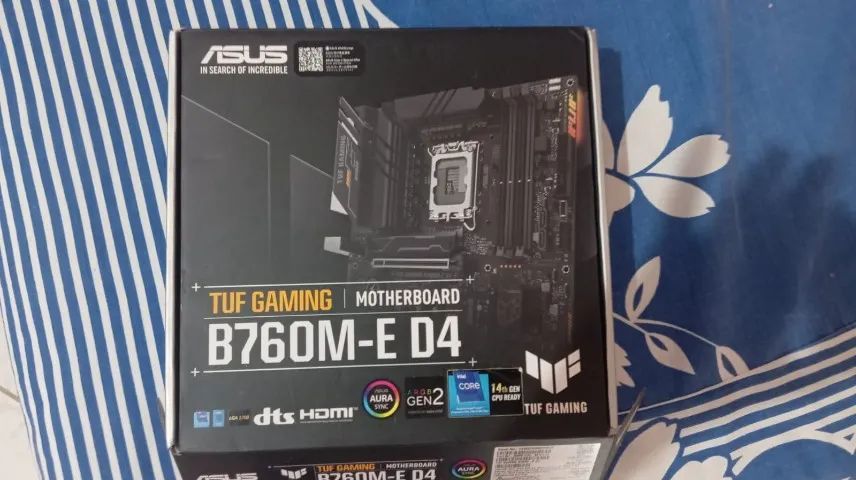

TUF GAMING B760M-E D4
Notícias & Updates
12/08/2024: A nova BIOS com microcódigo Intel (0x129) que melhora a estabilidade dos processadores Intel Core de 13ª e 14ª geração para desktop já está disponível. Por favor, visite o site de suporte para obter as últimas atualizações de BIOS.
CPU
Soquete LGA1700 Intel® para processadores Intel® Core? de 13ª geração e Intel® Core? , Pentium® Gold e Celeron® de 12ª geração*
Suporta Tecnologia Intel® Turbo Boost 2.0 e Tecnologia Intel® Turbo Boost Max 3.0**
* Consulte www.asus.com para obter a lista de suporte de CPU.
** O suporte da tecnologia Intel® Turbo Boost Max 3.0 depende dos tipos de CPU.
Intel® Socket LGA1700 for Intel® Core? 14th & 13th Gen Processors, Intel® Core? 12th Gen, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
Chipset
Intel® B760 Chipset
Chipset Intel® B760
Memória
4 x slots memória* DIMM, Non-ECC, Un-buffered, máx. 128 GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Arquitetura de memória Dual Channel
Suporta Intel® Extreme Memory Profile (XMP)
OptiMem II
* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da configuração da CPU e da memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/br/support/
4 x DIMM slots, Max. 128GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
Gráficos
1 x DisplayPort**
1 x porta HDMI?***
*As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.
*** Suporta 4K@60Hz conforme especificado em HDMI 2.1.
1 x DisplayPort**
1 x HDMITM port***
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports max. 4K@60Hz as specified in DisplayPort 1.4.
*** Supports 4K@60Hz as specified in HDMI 2.1.
Slots de Expansão
Processadores Intel® de 13ª e 12ª geração
1 slot PCIe 4.0 x16
Chipset Intel® B760
1 x slot PCIe 4.0 x16 (suporta modo x4)
1 slot PCIe 4.0 x1
Nota: para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/br/support/ para obter a lista de periféricos suportados.
Intel® Core? Processors (14th &13th & 12th Gen)
1 x PCIe 4.0 x16 slot
Intel® B760 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 4.0 x1 slot
Note: To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
Armazenamento
Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® Core? Processors (14th &13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.
Suporte total 2x slots M.2 e 4 portas SATA 6 Gb/s*
Processadores Intel® de 13ª e 12ª geração
Slot M.2_1 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Chipset Intel® B760
Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
4 portas SATA 6Gb/s
* A tecnologia de armazenamento Intel® Rapid suporta SATA RAID 0/1/5/10.
Rede
1 x Ethernet Realtek 2.5Gb
TUF LANGuard
1 x Realtek 2.5Gb Ethernet
TUF LANGuard
Wireless & Bluetooth
Vertical M.2 slot only (Key E, CNVi & PCIe)*
* Wi-Fi module is sold separately.
Apenas slot M.2 vertical (Key E, CNVi e PCIe)*
* O módulo Wi-Fi é vendido separadamente.
USB
Rear USB (Total 6 ports)
2 x USB 3.2 Gen 2 (10G) ports(2 x Type-A)
2 x USB 3.2 Gen1 (5G) ports(2 x Type-A)*
2 x USB 2.0 ports (2 x Type-A)
Front USB (Total 7 ports)
1 x USB 3.2 Gen 2 (10G) connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 (5G) header supports 2 additional USB 3.2 Gen 1 ports*
2 x USB 2.0 headers support 4 additional USB 2.0 ports
* U32G1_E1 port, U32G1_E2 port, U32G1_E3 port and U32G1_E4 port share the bandwidth.
USB traseiro (total de 6 portas)
2 portas USB 3.2 Gen 2 (10G) (2 x Tipo A)
2 portas USB 3.2 Gen1 (5G) (2 x Tipo A)*
2 x portas USB 2.0 (2 x Tipo A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 2 (10G) (suporta USB Tipo-C®)
1 x conector USB 3.2 Gen 1 (5G) suporta 2 portas USB 3.2 Gen 1 adicionais*
2 headers USB 2.0 suportam 4 portas USB 2.0 adicionais
* Porta U32G1_E1, porta U32G1_E2, porta U32G1_E3 e porta U32G1_E4 compartilham a largura de banda.
Áudio
Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection,
Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback"
Audio Features
- Audio Shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
CODEC de áudio de alta definição com som surround Realtek 7.1*
- Suporta: detecção do conector, multistreaming, redefinição de tarefas do conector do painel frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
- Blindagem de áudio
- Camadas da PCB dedicadas ao áudio
* É necessário um gabinete com um módulo de áudio HD no painel frontal para s
