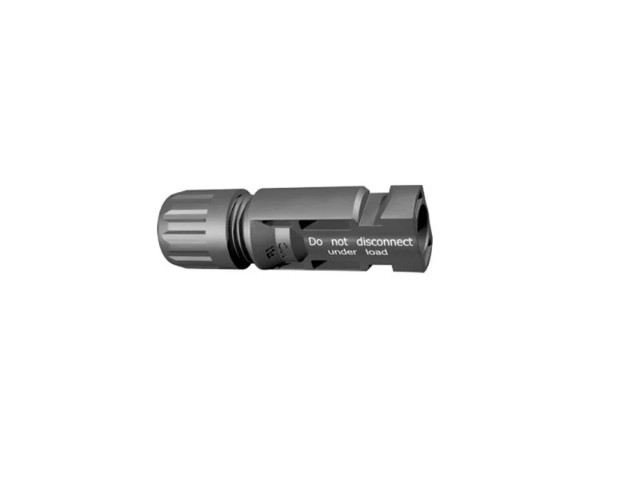

Conector Mc4 Fotovoltaico Original Staubli Par Macho Fêmea

Os conectores MC4 foram desenvolvidos e patenteados pela empresa Suiça chamada Multi-Contact (atualmente Stäubli Conectores Elétricos), especialmente para utilização em sistemas fotovoltaicos. Existiram gerações anteriores, mas o MC4 se estabeleceu como um padrão mundial em conectores para painéis fotovoltaicos. Dentre outras vantagens, podemos destacar: ? Facilidade de conexão entre painéis (série ou paralelo), e com os inversores; ? Resistência ao tempo (proteção UV), umidade e intempéries; ? Travamento automático; ? Fácil montagem e acoplamento aos cabos; ? Instalação e acabamento profissional; ? A caixa de junção do painel permanece selada o que previne conexões precárias e protege contra o tempo Dados técnicos Sistema de conectores : 4mm Tensão nominal : 1000V DC (IEC 62852) 1500 V DC (2Pfg2330)1 1500 V DC (UL) Corrente nominal TÜV (85°C): 22,5A (2,5mm²) 39A (4mm², 6mm²) 45A (10mm²) Corrente nominal UL (85°C) 30A (14 AWG) 30A (12 AWG/10 AWG) 50A (8 AWG) Tensão de Controle :12kV (1.000V DC (TÜV) :::16kV (1.500V DC (TÜV) Faixa de temperatura ambiente: -40°C.+85°C(TÜV) -40°C.+75°C (UL) Temperatura limite superior 105°C (IEC) Classe de proteção IP65, IP68 (1h/ 1m) IP2x Categoria de sobretensão / CATIII / 3 Resistencia de contato conectores =0,25m? Classe de segurança:1.000 V DC: II :::1.500 V DC: 0
